配線ミスを防ぐポイント
2014年9月26日
制御盤内には多くの電線を使用します。
間違いなく、ミスなく配線するためのポイント
Before

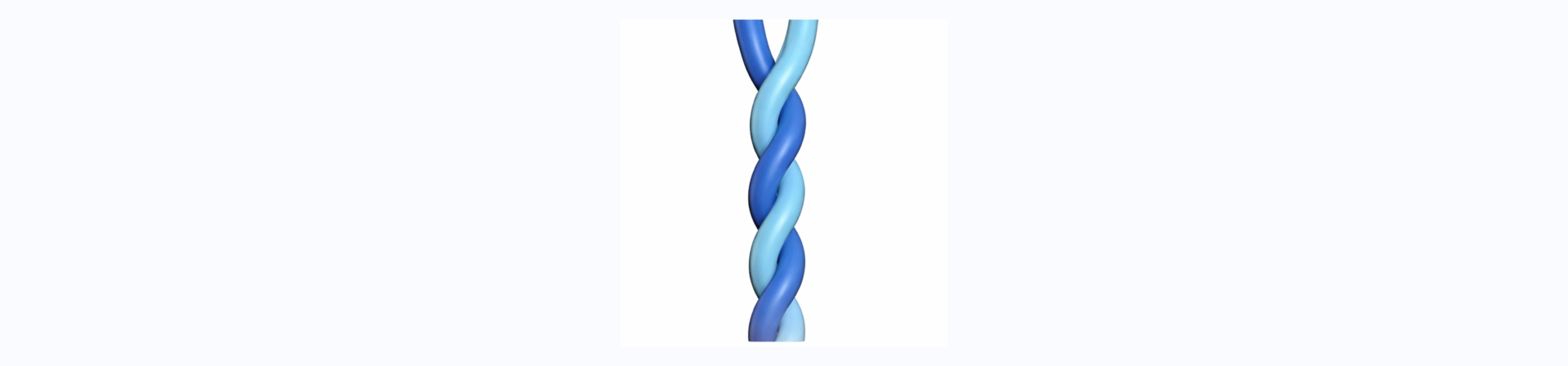

配線を行なう際に同じ色の電線でツイストをかけると、配線の間違いが発生する原因となります。
また、ツイスト後に線を探そうとしても、線の特定に時間がかかってしまいます。
![](https://www.seigyobann.com/wp/wp-content/uploads/2014/09/cb62eb1d8d3e5b29a257167a859c9c8e.png)
After
同じ色の線の場合でも、電線材のメーカーを変えることで識別することができます。
それにより目視で線の特定ができるため、作業時間を短縮し、配線ミスをなくすことができます。
![](https://www.seigyobann.com/wp/wp-content/uploads/2014/09/720528d9053331cc3a4c15f414222421.png)
ポイント
電線が識別できるように、色・メーカー等の選定に注意すること。
